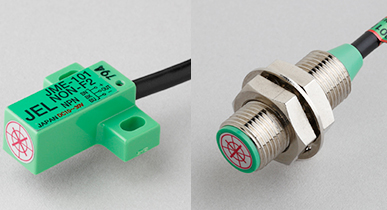

接近开关
（磁电阻元件型）
采用无接点磁电转换元件，磁铁驱动型接近开关。
概要
通过磁力驱动的接近开关。单纯的驱动电路，可实现低成本。
通过磁力可设置运行距离，变更导线长度及终端加工等。是可定制的接近开关。
特长
- ・使用无接点磁电转换元件
- ・磁铁驱动型
- ・晶体管型可半永久使用
- ・单纯的驱动电路产生的低成本
- ・由磁铁可完成动作距离的设置
规格
※打开PDF需要AdobeReader。
| 规格 | JME－001NON－F2 | JME－101NON－F2 | |
|---|---|---|---|
| 形状 | 圆筒形 | 方形 ※1 | |
| 电源电压 | DC10V～30V ※2 | DC10V～30V ※2 | |
| NO（常开）型号 | NON－F2 | NON－F2 | |
| NO（常闭）型号 | － | NCN－T2 | |
| 标准运行距离 | 10mm | ||
| 设置距离 | 0～6mm | ||
| 应差 | 0.5mm以下 | ||
| 标准检测体 | JM－102 | JM－104 | |
| 运行距离 | 产品波动 | 标准运行距离±2mm以内 | |
| 温度特性 | 在－20～70℃温度范围内，20℃时的±20％以内 | ||
| 电压特性 | 在DC10V～30V电压范围内，20V时的±20％以内 | ||
| 盒子材质 | 盒子部分：耐热ABS 螺钉部分：SPCC |
耐热：ABS | |
| 通用规格 | |||
|---|---|---|---|
| 输出方式 | NPN开路集电极输出 | ||
| 电源电压 | DC10～30V | ||
| 消费电流 | 7mA(12V) 14mA(24V) |
||
| 最大输出电流 | 100mA(12V) 200mA(24V) |
||
| 剩余电压 | 0.6V以下 | ||
| 动作形态 | NO 被检测体接近时 负载ON NC 被检测体接近时 负载OFF |
||
| 显示方法 | NO 被检测体接近时 LED点亮 NC 被检测体接近时 LED熄灭 |
||
| 最大开关频率 | 1000Hz | ||
| 绝缘电阻 | 100MΩ以上 | ||
| 绝缘耐压 | ＡC1500Vrms 1分钟 | ||
| 使用温度范围 | －20～70℃ | ||
| RｏHS对应 | ○ | ||
※1 方形型号根据运行方法，检测面会发生变化（前面F/上面T）
※2 同时还提供电源电压为DC5～10V的型号，型号末尾数字为1（例如JME－001NON－F1)
