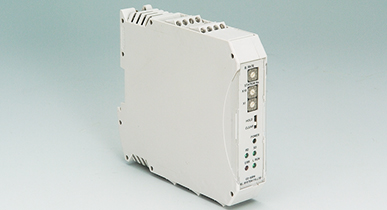

电力调整用控制器 （CC-Link适用）
通过PLC多点实现相位控制、周期控制的用于电力调整的SSR控制器。
概要
CC-SSR4是在产业机械设备和生产设备的现场，以多用途的PLC（编程・逻辑・控制器）为主，在应用增加系统配置中支持现场网络的用于调整电力的SSR控制器。
特长
- ・一台控制器最多控制4台SSR
- ・使用CC - Link，以PLC的序列数据实现SSR的最佳控制
- ・可根据用途选择相应的SSR，与之前的电力调整器相比，省空间、低成本得以实现
规格
※打开PDF需要AdobeReader。
| 规格 | CC-SSR4 | |
|---|---|---|
| 主机规格 | ||
| 特性值 | 备注 | |
| 局类型 | 远程I / O局 | |
| 占有局数 | 1局 | SSR1-4(集电极开路输出) |
| 电源电压 | 24V±10％ | |
| SSR驱动电压 | 30V以下 | SSR1-4(集电极开路输出) |
| SSR驱动电流 | 100mA以下(每1输出) | SSR1-4(集电极开路输出) |
| SSR驱动端子打开时电压下降 | DC1V以下(at 100mA) | |
| SSR驱动端子关闭时泄露电流 | DC 0.1mA以下(at 30VDC) | |
| 电力调整范围 | 0～100% | SSR1-4(集电极开路输出) |
| 交流电压输入范围 | AC85～264Vrms | ※AC1-AC2間 |
| 交流电压频率范围 | 50Hz:47～53Hz/60Hz:57～63Hz | ※50/60Hz自动辨别 |
| 使用温度范围 | 0～60℃(但是，应无结露) | |
| 使用湿度范围 | 35～85%RH(但是，无结露) | |
| 绝缘电阻 | 100MΩ 以上 | （1次-2次間） |
| 输入与输出耐压 | AC 2500Vrms | （1次-2次間） |
| 质量 | 約150g | |
| RoHS对应 | ○ | |
| 通信规格 | ||
| 通信速度 | 10M/5M/2.5M/625K/156K | |
| 通信方式 | 广播轮询方式 | |
| 同步方式 | 框架同步方式 | |
| 编码方式 | NRZI | |
| 传输路径格式 | 总线格式(EIA RS485依据) | |
| 传输格式 | HDLC依据 | |
| 错误的控制方式 | CRC(X16+X12+X5+1) | |
※关于其他CC-Link的详细情况，请参照三菱电机㈱的产品目录、使用说明书等
