水晶振子/水晶振荡器

手机的无线基站、无线通信访问、地面播送转播局、FPU(无线转播传输装置)等的通信机和播送基础设备,作为高精度设备用于核心部位的关键设备上。

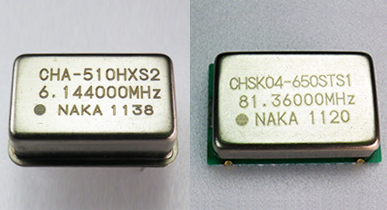

水晶振子/水晶振荡器

概要

水晶振子是高频率振动时使用的被动元件。
水晶振荡器是用水晶振子控制发信频率的发信电路。

特长

  • ・运用于通信基础设施和播放基础设施的可靠性
  • ・在振子阶段、振荡器阶段充分的时效造成的高度稳定
  • ・电脑自动测量的检查高精度
  • ・通过采用GPS频率标准系统,每日误差10的-12次方(1万亿分之一)的超高精度频率基准

规格

1・测量电路

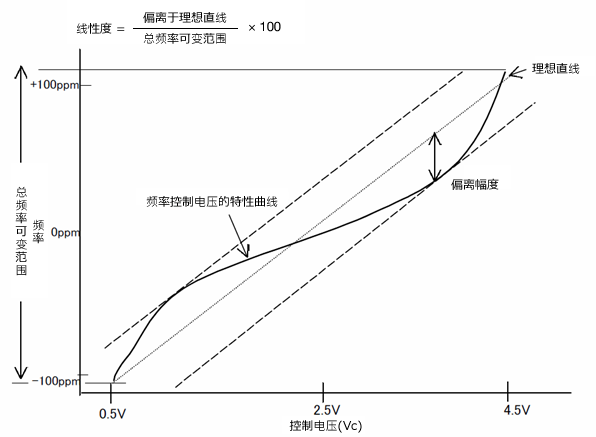

2・直线性图解

何为直线性
频率- 相对于总频率可变范围,显示的控制电压特性曲线和理想直线(频率-通过控制特性使用回归法计算)的最大背离幅度值的百分数(%)(MIL-55310C 4-8-31-5)

例如:如果对于理想直线的最大背离=16ppm、总频率可变幅度=200ppm(Vc=0.5~4.5V),直线性为16/200=0.88(=8%)。
㈱NAKA & 公司 1999 / 10 / 12制定

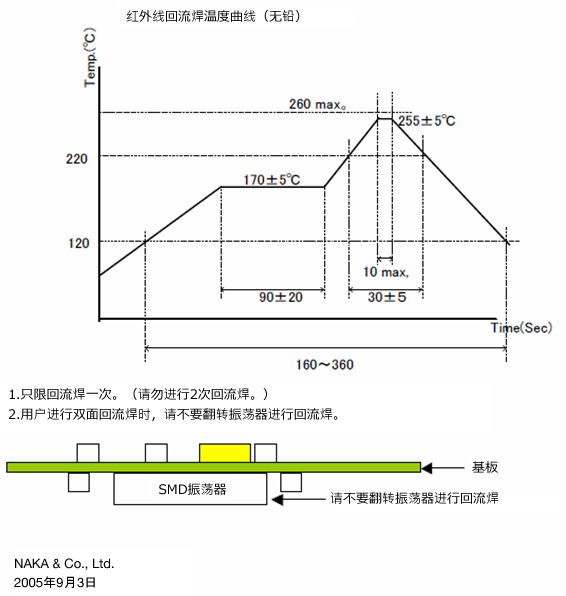

3・表面贴装/推荐回流条件–无铅

4・相位杂音测量

何为相位杂音
输出频率附近出现无用的能源,称为相位杂音。通常为极其薄弱的能量,但是在数字通信系统等方面,位杂音水平劣化会导致系统错误。
