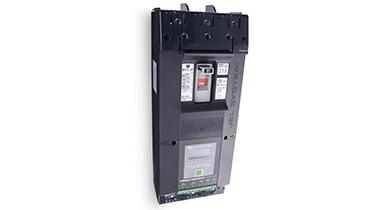

电子电流断路器（JEL控制系统）
可保证更小电流断路器容量的电子电流断路器。
概要
JEL SYSTEM的“JEL控制系统”，以低压用电设备为对象，将低压电力合约从“负载设备合约”变更为合约容量更小的“主开关合约”，通过导入JEL SYSTEM的「
电子电流断路器®」来削减电费中的基本费用。
电流断路器是一种阻断其容许范围以上的电流，对设备进行保护的装置。流过多少电流，几分钟內阻断在JIS标准里都有规定。
与过去利用泄漏电流产生热量进行阻断的电流断路器不同，JEL SYSTEM的「电子电流断路器®」可感知电流值并通过数字数值加以阻断。另外，通过计算机控制，实现了可在JIS标准容许范围内，设定最大、最佳规格电流。最新型产品（JDB3）与过去产品（JDB2）相比，追加了跳闸功能和蜂鸣音的音量调整功能，端子强度也有所提高。还有，如果附上可选功能，则可进一步降低基本费用。
※「电子电流断路器®」是本公司的商标注册产品。
特长
- ・由于电子式检测电流（3线最大检测） 数字式动作，故几乎没有跳闸误差
- ・系统自动控制，可在JIS标准的最大容许范围内使用
- ・液晶显示的可视化
- ・外形尺寸小型化，简洁时尚
- ・追加跳闸记录记忆功能
节能诊断
没多付电费的基本费用吗？
下面的低压合约企事业单位，存在多付电费基本费用的可能性 ＝存在削减电费的可能性。
- ・合约容量较大。(大致在20KW以上)
- ・占电费基本费用的比例较大。
- ・虽然机械数量较多，但有的设备只运转了几分钟。
- ・合约容量已满，正在研究设置变电设备(封闭式隔间)。

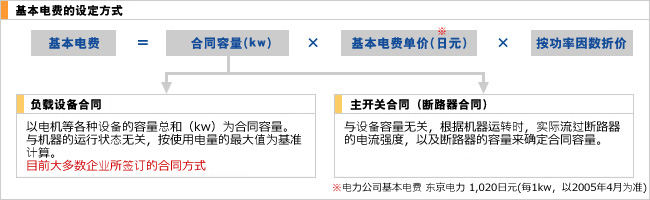

何为负载设备合约
在使用众多设备（电动机）的低压用电企事业单位，将设备容量的合计KW作为合约容量的“负载设备合约”的情况较多。由于是没有考虑设备的运行时间及使用情况而确定的设备容量，所以导致合约容量较大的情况居多。此合约不管电流断路器的容量（A），根据所拥有的设备确定合约容量，所以如果增加设备的话合约容量就会增加，如果减少设备那么合约容量就会减少。也就是说，如果不减少设备，负载设备合约的合约容量就不可能减小。
例子
设备A：10kW ＋ 设备B：12.5kW ＋ 设备C：12.5kW ＝ 合约容量35kW
何为主开关合约
主开关合约是指将设置的电流断路器容量（A）作为合约容量。
不论设备是否增减，由于是以电流断路器容量（A）确定合约容量，想不减少设备减小合约容量就必须依赖主开关合约。总之，即使导入电子电流断路器，负载设备合约不变的话合约容量是不可能变小的。若要在不减少设备的情况下减小合约容量，改为主开关合约就成为必须条件。

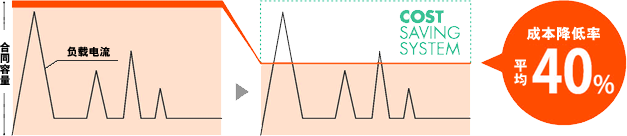

合约容量的比较
《负载设备合约》改为《主开关合约》，通过JEL控制系统可实现更小的合约容量！
改为主开关合约，即使是采用了电流断路器的情况，通常的热动式电流断路器也不太可能削减基本费用。为什么这么说呢？原因在于，热动式电流断路器无法进行细致的控制，无法做到在JIS标准规定的最大容许范围内进行精密的电流值工作控制。对此，该产品可检测电流值，通过数字数值进行阻断。此外，通过计算机控制，可实现在JIS标准容许范围内，设置最大、最佳规格电流。另外，动力型为1KW单位：41种机型，电灯型为1KVA单位：24种机型的产品阵容，可实现更加合适的合约容量设置。
负载设备合约
主开关合约[JEL控制系统]
合约容量是结合电流值、工作时间设置的，
因此可大幅减小合约容量
导入事例
【事例1】某公寓 负载设备合约 35kW
| ①泵(2台) | ②电梯A | ③电梯B | |||
|---|---|---|---|---|---|
| 电流值 | 44A | 电流值 | 72A (44A+28A) |
电流值 | 100A (40A+28A+28A) |
| 工作时间 | 常时 | 工作时间 | 30秒 | 工作时间 | 20秒 |
・最大电流值（20秒） ⇒ 100A ・常时工作电流值 ⇒ 44A
如果导入电子电流断路器
| JCS | 合约容量 | 额定 | ～150% | ～190% | ～400% | ～600% |
|---|---|---|---|---|---|---|
| 型号 | KW | A | 55分 | 30分 | 3分50秒 | 25秒 |
| JDB2-44 | 15 | 44A | ～66A | ～84A | ～176A | ～264A |
| JDB2-47 | 16 | ～47A | ～71A | ～89A | ～188A | ～282A |
| JDB2-50 | 17 | 50A | ～75A | ～95A | ～200A | ～300A |
如上所述，调查企事业单位的所有设备，测量①最大电流值 ②常时（长时间）工作电流值。
若将测量结果对照电子断路器“JCS”的工作特性算出合适的合约容量
合约容量 16KW ⇒ 19KW DOWN !
| 低压35kW(功率因数90%) | 低压16kW(功率因数90%) | 差额(利润) | |
|---|---|---|---|
| 基本费用/月 | 36,628日元 | 16,744日元 | 19,884日元 |
| 基本费用/年 | 439,536日元 | 200,928日元 | 238,608日元 |
【事例2】某汽车修配工厂
之前的合约 45KW ⇒ JCS导入后 26kW DOWN!
(基本费用 每月金额27,209日元减少 年减少金额 238,608日元)
【事例3】某木材加工工厂
之前的合约 28KW ⇒ JCS导入后 8kW DOWN!
(基本费用 每月金额20,930日元减少 年减少金额 251,160日元)
【事例4】冶炼厂
之前的合约 22KW ⇒ JCS导入后 7kW DOWN!
(基本费用 每月金额15,698日元减少 年减少金额 188,376日元)
其他还有 出租写字楼・立体停车场・加油站・投币洗衣机・洗衣工厂・面包糕点制造业等
受到各行业各媒体注目，以拥有高可靠性自豪的JEL控制系统
○高可靠性
JEL控制系统被多加媒体报道，是一款拥有丰富导入实绩的可靠性较高的服务
○自有工厂生产，可放心使用
- ・由财团法人电气安全环境研究所（JET）实施的是否满足电气用品安全法基准的检查合格，获得PSE标识。
- ・已投保产品赔偿责任保险（PL保险）。保证金上限金额为1亿日元。
- ・厂家的产品质保期为1年。※另有“维修合约”。
- ・JEL SYSTEM白河工厂已通过ISO9001:2008(品质)与ISO14005(环境)管理体系。
※请您注意本公司JEL控制系统的类似产品、仿制品。
规格
※打开PDF需要AdobeReader。
| 项目 | 规格 |
|---|---|
| 额定电压(频率） | 200V （50／60Hz） 在两侧极的初级端外加200V电压，使电子回路动作 |
| 额定电流 （工作特性） | 下一页之外的特性（电流－时间）参考表格 |
| 额定断路电流 | 10KA |
| 极数 | 3极 |
| 绝缘耐压 | 1500V1分（线-接地、筐体之间） |
| 绝缘电阻 | 200MΩ以上（500VDC）（线-接地、筐体之间） |
| 电极端子螺纹紧固力矩 | M8螺钉（螺栓） 最大紧固力矩1N・m（约为120kgf・cm） |
| 使用温度范围 | －10℃～40℃（无结露） |
| 保存温度范围 | －20℃～60℃（无结露） |
| 外部电源输入 | DC±20V（电力公司试验用的专用电源另售） |
| 电气用品安全法 | （PSE）特定电气用品 用于配线的断路器 相符产品（仅100A以下）（附页1、2） |
| 尺寸 | 电子电流断路器主机(包括安全罩）：112W×88H×305D |
| 功耗（仅主机） | 最大5VA（200V、25mA） |
| 重量 | 約2.5kg 电子电流断路器主机（包括安全罩端子螺钉） |
| 主要材质 | 盒子：ABS树脂（阻燃性）聚碳酸脂(阻燃性）、 控制基板：环氧玻璃1.6t （阻燃性） |
| RoHS对应 | ◯ |
