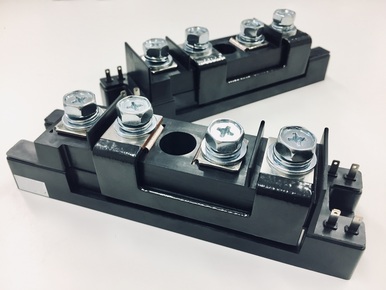

サイリスタモジュール
サイリスタ素子を搭載し様々な回路構成に
合わせて1パッケージ化したモジュールです。
特長
- ・ニーズに応じたパッケージング技術でカスタム対応が可能
- ・独自の構造設計により放熱特性を向上
- ・UL規格準拠/RoHS指令準拠
主な用途
溶接機 / モータ制御 / 電気炉 / UPS電源 / 直流電源 / 交流電源 / 搬送機
仕様
品名 | Circuit | 型式 | VDRM | IO | ITSM | Tjw |
---|---|---|---|---|---|---|
サイリスタモジュール | ![]() |
PWA150STS16 | 1600 | 150 | 3200 | −40~+125℃ |
PWA200STS16 | 1600 | 200 | 4000 | −40~+125℃ | ||
PWB150STS16 | 1600 | 150 | 3200 | −40~+125℃ | ||
PWB200STS16 | 1600 | 200 | 4000 | −40~+125℃ | ||
![]() |
PWA150STA16 | 1600 | 150 | 3200 | −40~+125℃ | |
PWA200STA16 | 1600 | 200 | 4000 | −40~+125℃ | ||
![]() |
PWA150SDS16 | 1600 | 150 | 3200 | −40~+125℃ | |
PWA200SDS16 | 1600 | 200 | 4000 | −40~+125℃ | ||
PWB150SDS16 | 1600 | 150 | 3200 | −40~+125℃ | ||
PWB200SDS16 | 1600 | 200 | 4000 | −40~+125℃ | ||
![]() |
PWA150SDA16 | 1600 | 150 | 3200 | −40~+125℃ | |
PWA200SDA16 | 1600 | 200 | 4000 | −40~+125℃ |
