近接スイッチ
(リードスイッチタイプ)
駆動電源不要で、磁力で動作する近接スイッチです。ローコスト・カスタム対応可能。
概要

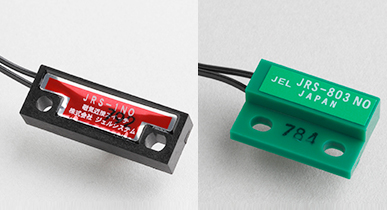

磁力により動作する近接スイッチです。磁力によって動作距離を設定する事が可能で、コード長変更や端末加工などカスタムにも対応可能な近接スイッチです。
特長
- ・磁力によって動作するマグネット動作型
- ・リードスイッチを応用しローコスト
- ・駆動電源不要
仕様
※PDFファイルをご覧になるには AdobeReader が必要です。
仕様 | JRS-901S | JRS-803 | JRS-1 |
---|---|---|---|
形状 | 超小型 | 小型リード線タイプ | 標準リード線タイプ |
動作方式 | NO | NO / NC | NO / NC / SH |
最大開閉容量 | 10W | 10W | 10W |
最大開閉電流 | 0.3A | 0.3A | 0.5A |
最大使用電圧 | AC・DC100V | AC・DC100V | AC125V・DC100V |
接点間耐圧 | DC150V | DC150V | DC250V |
接点接触抵抗 | 300mΩ以下 (リード線抵抗を含み) |
180mΩ以下 (リード線抵抗を含み) |
250mΩ以下 (リード線抵抗を含み) |
使用温度範囲 | -10~80℃ | -10~60℃ | -10~80℃ |
最大動作距離 | 5±1.5mm | 3+1.5mm/-1.0mm | 12±2mm |
RoHS対応 | ○ | ○ | ○ |
動作方式
NO型=検出体(マグネット)が近付いた時だけ接点が閉(ON)状態となります。
NC型=検出体(マグネット)が近付いた時だけ接点が開(OFF)状態となります。
SH型=検出体(マグネット)の接近による動作状態(ON又はOFF)が検出体通過後も記憶される方式です。
