近接スイッチ
（磁気抵抗素子タイプ）
磁気抵抗素子使用｡マグネット駆動タイプの近接スイッチです｡
概要
磁力により動作する近接スイッチです。シンプルな駆動方式の為、ローコストを実現できます。
磁力によって動作距離を設定する事が可能で、コード長変更や端末加工などカスタムにも対応可能な近接スイッチです。
特長
- ・磁気抵抗素子使用
- ・マグネット駆動タイプ
- ・半導体出力により半永久使用可
- ・サージ吸収回路および電源逆接続保護回路内蔵
- ・磁石により動作距離を設定可能
仕様
※PDFファイルをご覧になるには AdobeReader が必要です。

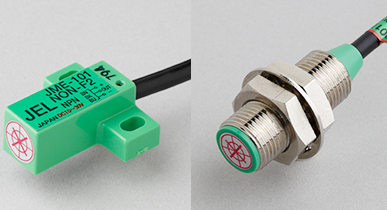

| 仕様 | JME－001NON－F2 | JME－101NON－F2 | |
|---|---|---|---|
| 形状 | 円筒型 | 角型 ※1 | |
| 電源電圧 | DC10V～30V ※2 | DC10V～30V ※2 | |
| NO (ﾉｰﾏﾙｵｰﾌﾟﾝ) 型式 | NON－F2 | NON－F2 | |
| NC (ﾉｰﾏﾙｸﾛｰｽﾞ) 型式 | － | NCN－T2 | |
| 標準動作距離 | 10mm | ||
| 設定距離 | 0～6mm | ||
| 応差 | 0.5mm以下 | ||
| 標準検出体 | JM－102 | JM－104 | |
| 動作距離 | 製品バラツキ | 標準動作距離の±2mm以内 | |
| 温度特性 | －20～70℃の温度範囲で20℃時の±20％以内 | ||
| 電圧特性 | DC10V～30Vの電圧範囲で20V時の±20％以内 | ||
| ケース材質 | ケース部：耐熱ABS ネジ部：SPCC |
耐熱：ABS | |
| 共通仕様 | |||
|---|---|---|---|
| 出力方式 | NPNオープンコレクタ出力 | ||
| 電源電圧 | DC10～30V | ||
| 消費電流 | 7mA(12V) 14mA(24V) |
||
| 最大出力電流 | 100mA(12V) 200mA(24V) |
||
| 残留電圧 | 0.6V以下 | ||
| 動作形態 | NO 被検出体接近時 負荷ON NC 被検出体接近時 負荷OFF |
||
| 表示方法 | NO 被検出体接近時 LED点灯 NC 被検出体接近時 LED消灯 |
||
| 最大開閉頻度 | 1000Hz | ||
| 絶縁抵抗 | 100MΩ以上 | ||
| 絶縁耐圧 | ＡC1500Vrms 1分間 | ||
| 使用温度範囲 | －20～70℃ | ||
| RｏHS対応 | ○ | ||
※1 角型タイプは動作方法によって検出面が変更いたします(前面F／上面T)
※2 電源電圧DC5～10Vタイプもございます。型式末尾の数字が1(例JME－001NON－F1)
